INFRARED FRESNEL LENSES
(프레넬렌즈)

상품 옵션
적립금
470원
판매가격
47,100원
배송비
2,900원 (30,000원 이상 구매시 무료 / 제주도서산간 2,900원 추가)
제조사
원산지
기본옵션
렌즈지름(inches)
초점거리(inches)
      총 상품 금액 0
      ADD TO CART BUY NOW WISH LIST



      ※ 구매시 유의사항 입니다.

          해당 제품은 구매 후 배송까지 5~7일(영업일기준) 소요됩니다.

      구매시 참고하시기 바랍니다.








      FRESNEL LENSES

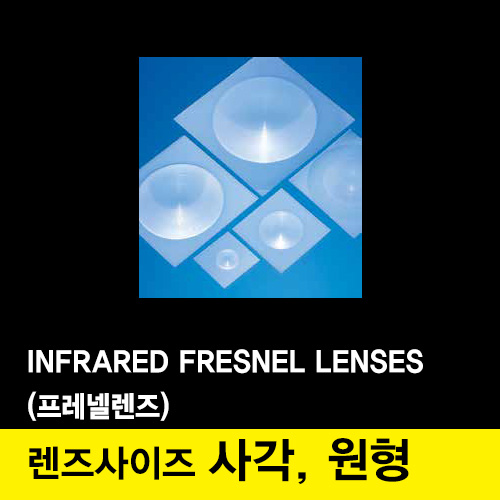

      INFRARED FRESNEL LENSES

      • Infrared Detector에 빛을 모으는 데 탁월
      • 8 - 14μm 범위에서 흡수 손실 최소


      IR 프레넬 렌즈는 0.015” (0.457mm) 두께로 우윳빛의 하얗고 유연한 플라스틱에 몰딩됩니다. 이 제품의 장점들은 8 - 14μm 범위에서 가장 적은 흡수 손실, 렌즈 전체에 일정한 두께를 유지, 매우 얇고 큰 구경과 작은 열팽창 등이 있습니다. IR 투과용 프레넬 렌즈는 여러 가지 복잡한 고려 사항이 수반됩니다. 프레넬 렌즈의 홈 사이드는 더 긴 conjugate 쪽으로 향해야 합니다.(radiation을 수집한다면 디텍터로부터 멀리).

      만약 비광학적 사유로 인해 매끄러운 부분이 더 긴 conjugate 쪽으로 향해야 한다면 렌즈의 최장 구경은 f1.0이 되어야 합니다. 이 같은 경우, 내부 전반사(total internal reflection)는 f1.0을 넘는 렌즈 영역에서 발생하는 모든 빛이 이미지에 닿는 것을 막아 줍니다. 만약 홈 쪽이 긴 conjugate 쪽을 향하게 되면, f1.0을 지난 렌즈 영역의 일부 만이 아주 작은 양을 제공하며 f0.5 이상은 거의 아무런 기여를 하지 않습니다.

      렌즈스펙
      Dia 지름(inches)Lenses
      per inch
      CT 중심부(inches)골간격(inches)제품번호가격
      1.0 x 1.00.50.015250FRN87_1.0x1.0_0.5₩47,100
      1.5 x 1.51.00.015200FRN87_1.5x1.5_1.0₩47,100
      2.0 x 2.01.30.015200FRN87_2.0x2.0_1.3₩47,100
      1.5 x 1.51.00.015100FRN87_1.5x1.5_1.0₩47,100
      2.3 x 2.32.00.015125FRN87_2.3x2.3_2.0₩47,100
      3.0 x 3.02.50.015125FRN87_3.0x3.0_2.5₩47,100
      5.0 x 5.04.00.015100FRN87_5.0x5.0_4.0₩52,500
      6.7 x 6.76.00.015100FRN87_6.7x6.7_6.0₩57,800
      3.0 x 3.02.60.01525FRN87_3.0x3.0_2.6₩47,100
